Utilisations de logiciel

Lors de mon alternance, j'ai eu l'occasion d'utiliser plusieurs logiciels sur lesquels j'ai du programmer ou rédiger des rapports.

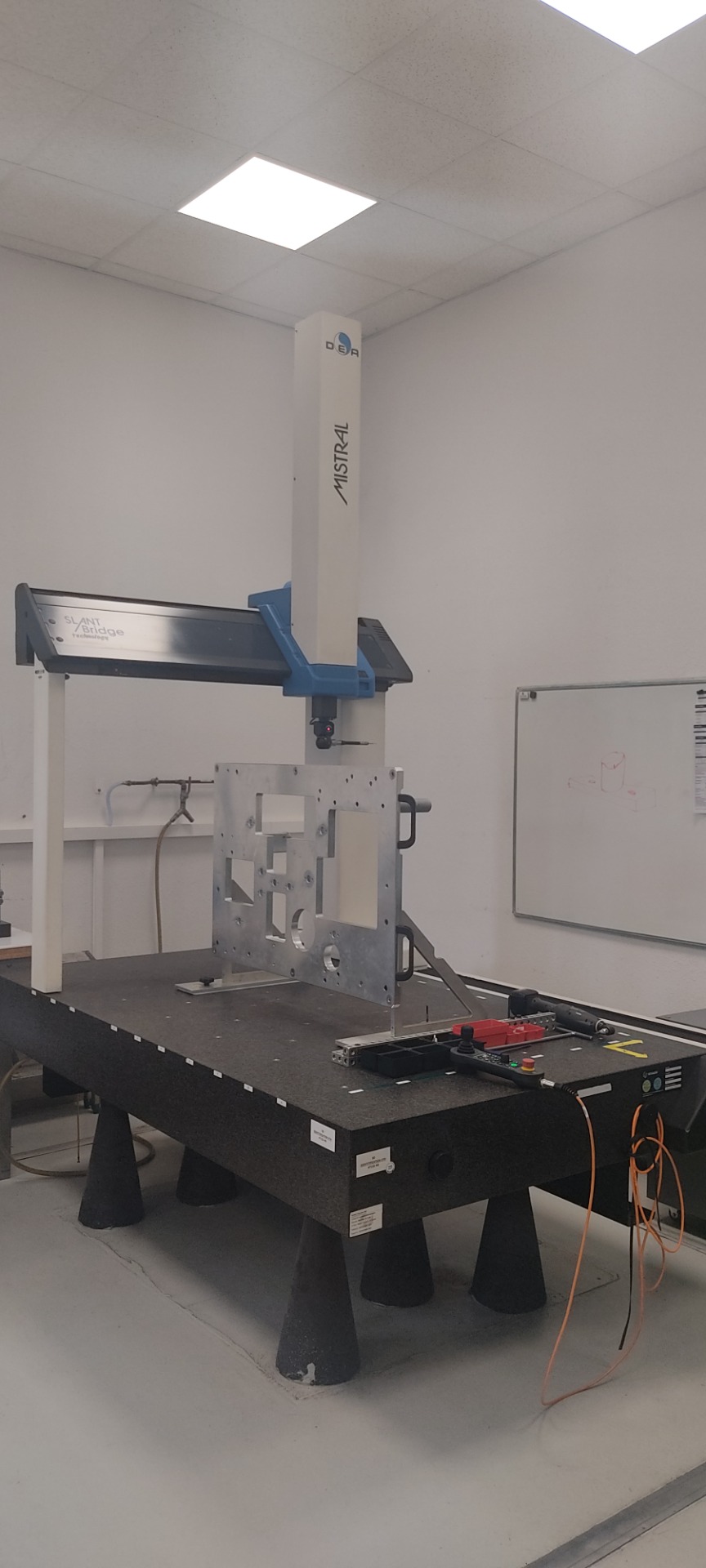

Le premier logiciel que j'ai beaucoup utilisé est PC-DMIS, c'est un logiciel qui permet de programmer la machine de mesures tridimensionnelles (MMT). Vous pouvez visionner ci-dessous, une MMT :

Sur PC-DMIS, nous devons choisir les positions de la tête ce qui permettra de créer des rotations de tête.

Ensuite, nous devons créer un référentiel qui permettra de créer l'origine afin de facilité les mesures. Afin de réaliser celui-ci, nous allons prendre une droite, un point (centre d'un cercle, le plus souvent) et un plan, pour bloquer les 6 axes de rotation (voir schéma ci-dessous).

Puis, nous commençons à prendre les éléments; tel que les cercles, les plans, les droites. Ces éléments peuvent être pris en automatique, manuellement ou des éléments construits. En automatique signifie que nous allons rentrée les coordonnées et les éléments nécessaires (par exemple, le diamètre pour une cercle) dans une fenêtre. Manuellement signifie que l'on va mesurer l'élément directement et le lignes de codes vont se faire automatiquement une fois que l'on a valider l'élément palpé. Pour finir, les éléments construits sont des éléments que nous allons construire à l'aide d'éléments préalablement palpés.

Puis, nous sortons les côtes soit à la fin du programme, soit à la fin du palpage chaque éléments.

Le second logiciel est Excel. Ce logiciel m'a permis de réaliser des rapports dans mon entreprise. Le logiciel est très adéquat pour ce type de mission, car les formules conditionnelles permettent de voir très facilement et rapidement si les pièces sont conformes ou non.

J'ai également dû vérifier les formules dans les cases du fichier Excel. Certaines formules permettent de chercher les valeurs correspondantes à la valeur nominal et l'intervalle de tolérance. Il permet également de comparer deux valeurs facilement et rapidement, de plus l'outil qui permet d'étendre une formule sur plusieurs cases est un outil que l'on utilise régulièrement.

Ce logiciel m'a également permis de réaliser des courbes et des graphiques durant mes travaux pratiques en cours.
